通用熱履歷檢測用 – 測溫片 (測溫塊)






陶瓷的燒成過程主要受溫度曲線所控制,但實際上應用於燒成對象的受熱歷史會因窯爐的規格與熱容量等而有所不同。

測溫片是一種實用的標準材料,其原料成分、粒度、成型密度等都受到嚴格控制,並根據燒製過程中的受熱歷史精確收縮。



可透過將測溫片與燒成對象同時燒製,並測量燒成後的尺寸來控制燒成條件。



特  色

l   由於可以標準化燒製條件,因此可以共享全面的技術數據並進行比較評估。

l   定期性地連續使用,可應用於燒成爐的異常管理及統計品質管理等。



用  途

l   精密陶瓷、電子陶瓷材料、陶瓷器產品等的燒成管理與統計品質管理等。





 200pcs/





 日本







使 用 方 法

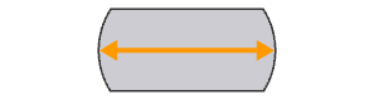

將測溫片放在控制點燒製,待冷卻至室溫後用測微計測量尺寸。

 (注意:在室溫下保存1小時以上)

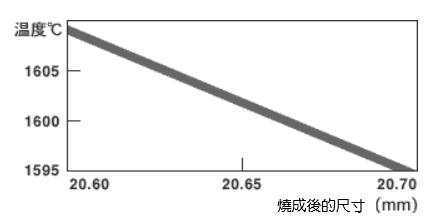

將上述測量的尺寸與此表對照,並使用指示的溫度做為控制指標。 指示溫度並不是實際的物理溫度,而是應用於燒成對象的整體熱歷史的指標。

此指示溫度是對應於以200°C/hr的升溫速度,維持2個小時,和300°C/hr的降溫速度下燒製時的設定溫度。






尺寸 mm

溫度 °C

20.65

1601

20.66

1600

20.67

1599



使用注意事項

本產品在真空及低氧氣濃度的氣氛爐中使用的話,部分成分會蒸發。請特別注意,爐子可能已被汙染。







測溫片的使用溫度範圍及指示溫度精度

測溫片型號

使用溫度範圍

指示溫度精度

H

1400~1700°C

±10°C

M

1200~1500°C

±10°C

L

1050~1300°C

±10°C

L1

800~1150°C

±15°C

L2

600~900°C

±15°C
